1概述

这是一种技术成熟，应用面颇广的精密石英晶体温度仪。它充分地发挥了谐振式石英音叉温度传感器的高精度、高稳定和低功耗的优势和低功耗单片计算机软硬件的特色，使得该温度仪体积小，重量轻，精度高，可靠性佳。其测温探头材质为不锈钢，可以加工成圆柱盲管状、圆锥盲管状、弯盲管状，不仅可以浸入液体中测温，而且还能够刺入固体内部，测量其内部的温度或某一区域内的温度。在所述温度仪内部装有高容量充电电池。

2应用领域

其体积小，重量轻，准确度高，可靠性佳，便于携带，颇适宜高等院校、研究机构和工厂等企、事业单位的现场测温使用，特别适宜质量部门、计量部门检测、监测工艺过程温度使用。此外，也适合企、事业单位作为温度内部传递标准表使用以及计量部门、工艺部门和质量部门检查过程工艺参数等使用。例如，灭菌箱温度梯度检测，把卫生级温度探头可刺入或插入食品、乳品、酵母、药品、发酵产品内部，检测其内部温场分布状态等。

3结构

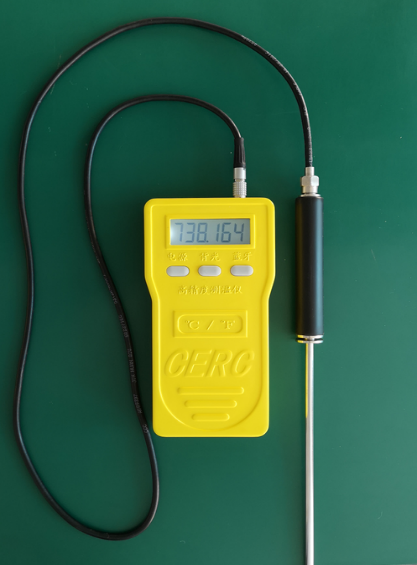

如图4所示，WYJ－XS3型袖珍式精密石英晶体温度仪包括4大部分：石英晶体测温探头、信号调理和功能显示主体（或称作表头）、连接电缆、配套的高能电池。

测温探头的功能是敏感被测体的温度。它由石英温度传感器和不锈钢保护管（Ф4mm或Ф6mm，长度根据用户要求确定）、接插件和连接电缆构成。为了方便用户，有的型号还设有“蓝牙”功能。

信号调理和功能显示部件置于表头内，它是由充电电池、单片机软、硬件、信号调理组件、蓝牙功能组件和液晶显示屏等构成。

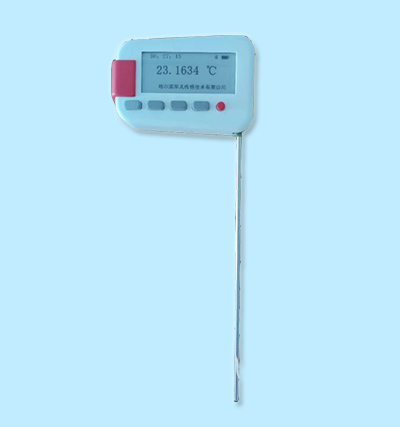

图21 具备蓝牙功能组件的WYJ－XS3型袖珍式精密石英晶体温度仪

4主要技术指标

1）测温范围-60～30℃、0～100℃、95～150℃

2）温度分辨率0.01℃、0.001℃；

3）准确度（误差）0.1℃、0.05℃、0.02℃，共3种等级规格；

4）重复性优于0.05～0.01℃；

5）长期稳定性0.05℃~0.01℃/年；

6）数据更新速度≤1S；

7）供电电池类型聚合物锂电池

8）充电电压5V

9）电池寿命不低于2000次充放电循环

10）通讯方式USB和无线通讯

11）无线通讯距离无遮挡障碍物可达150m

12）探头长度200mm

13）探头直径φ6mm变径成为φ4mm

14）探头材质304或316L不锈钢

注：所述技术指标，均可根据用户要求商定。其探头尺寸可根据用户要求变更。
