GHBQ 20型、GHBQ 21型电线积冰自动观测仪

2020-11-18 16:38:35

次

详细介绍：

一、前言

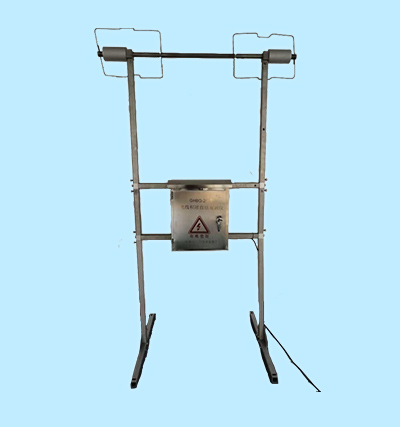

GHBQ 20型电线积冰自动观测仪是横轴式结构，GHBQ 21型电线积冰自动观测仪是竖轴式结构。两种仪器都是荷重称重原理,采用双音叉谐振梁作为称重载体，用以感知圆柱杆表面结冰的重量。同时还可通过圆柱杆表面结冰重量确定冰层厚度。两种结构测试原理相同，只是外形结构有所区别，横轴式电线积冰自动观测仪的积冰杆是水平放置，竖轴式电线积冰自动观测仪的积冰杆是直立状态。两种结构都可以应用于气象台站，微波中继站的微波天线、风能发电机、高速公路、高速铁路及高压输配电线路的铁塔等场所的结冰重量及厚度检测和除冰控制，并可通过GPRS远距离通讯进行报警。

二、主要技术指标

其主要技术指标如下：

工作温度：-40~50℃

测量范围：0-20kg/m

供电电源：11~26VDC

加热供电电压：15-30VDC

加热供电电流：＜2A（24VDC）

信号输出：RS422

传感器接口面积：0.05平方米

准确度：±50g/m

石英大气温度传感器
